TL494芯片为核心的电动自行车充电器电路图

author
Written by hexjlxm

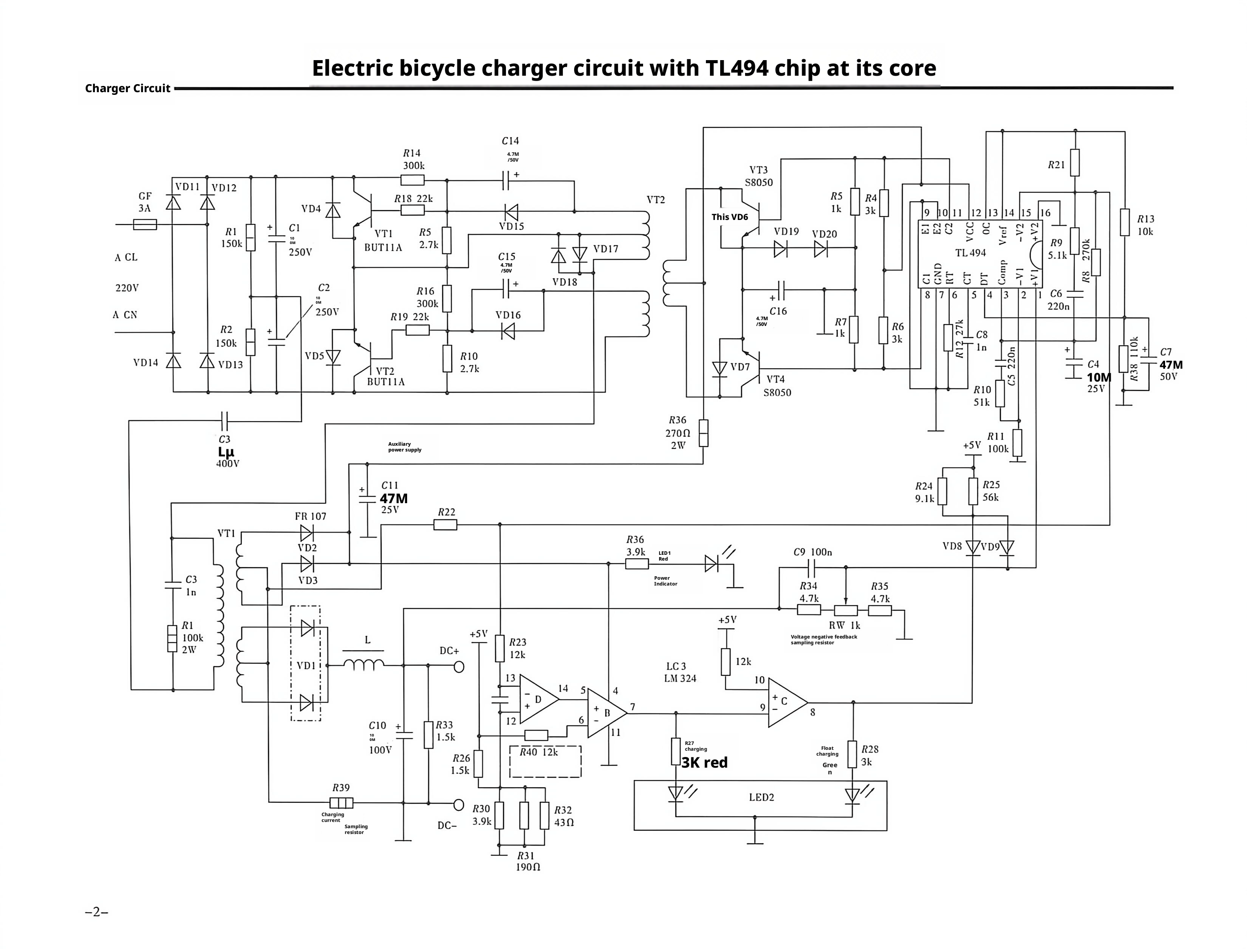

TL494芯片为核心的电动自行车充电器电路图1
⬇ 下载原图

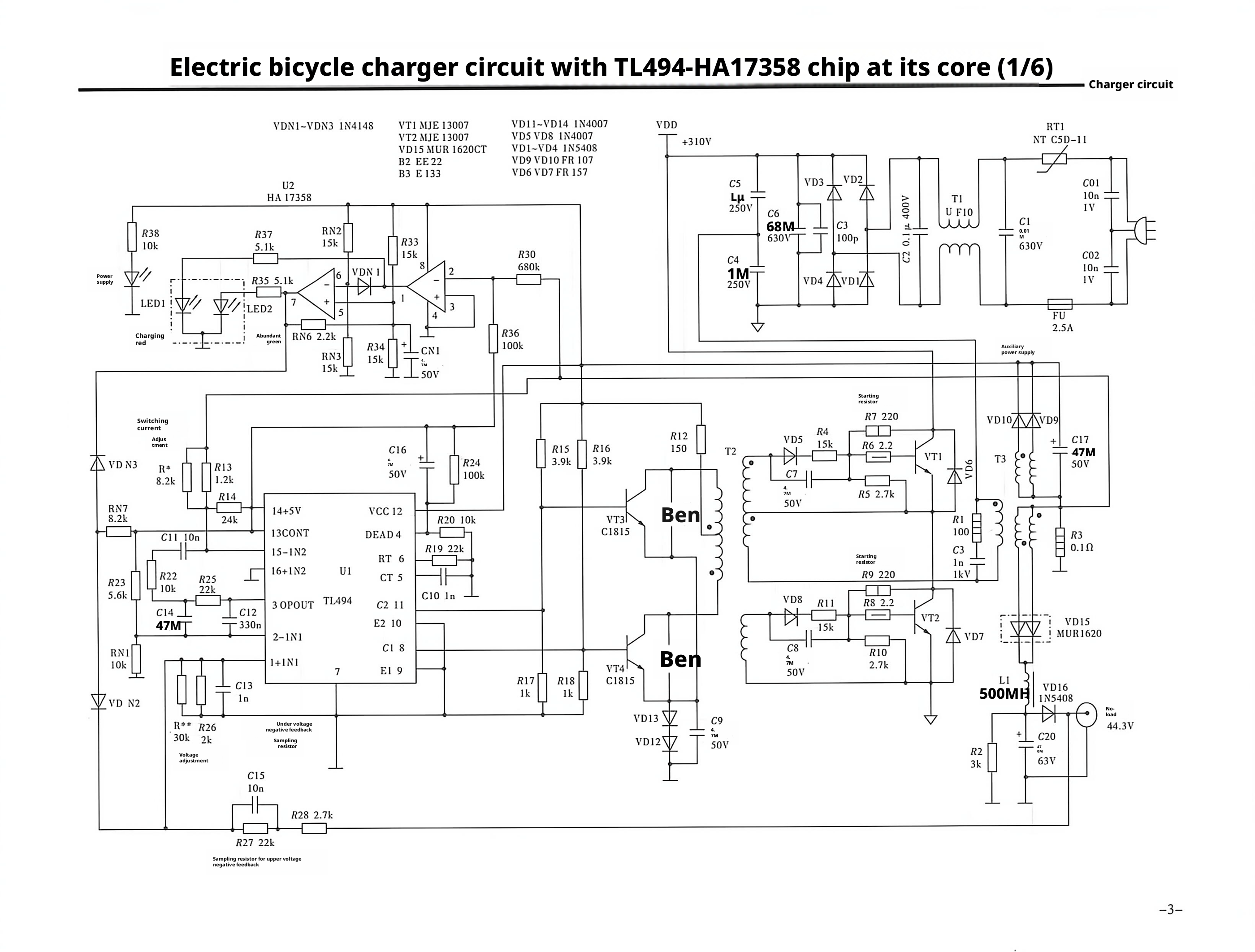

TL494芯片为核心的电动自行车充电器电路图2
⬇ 下载原图

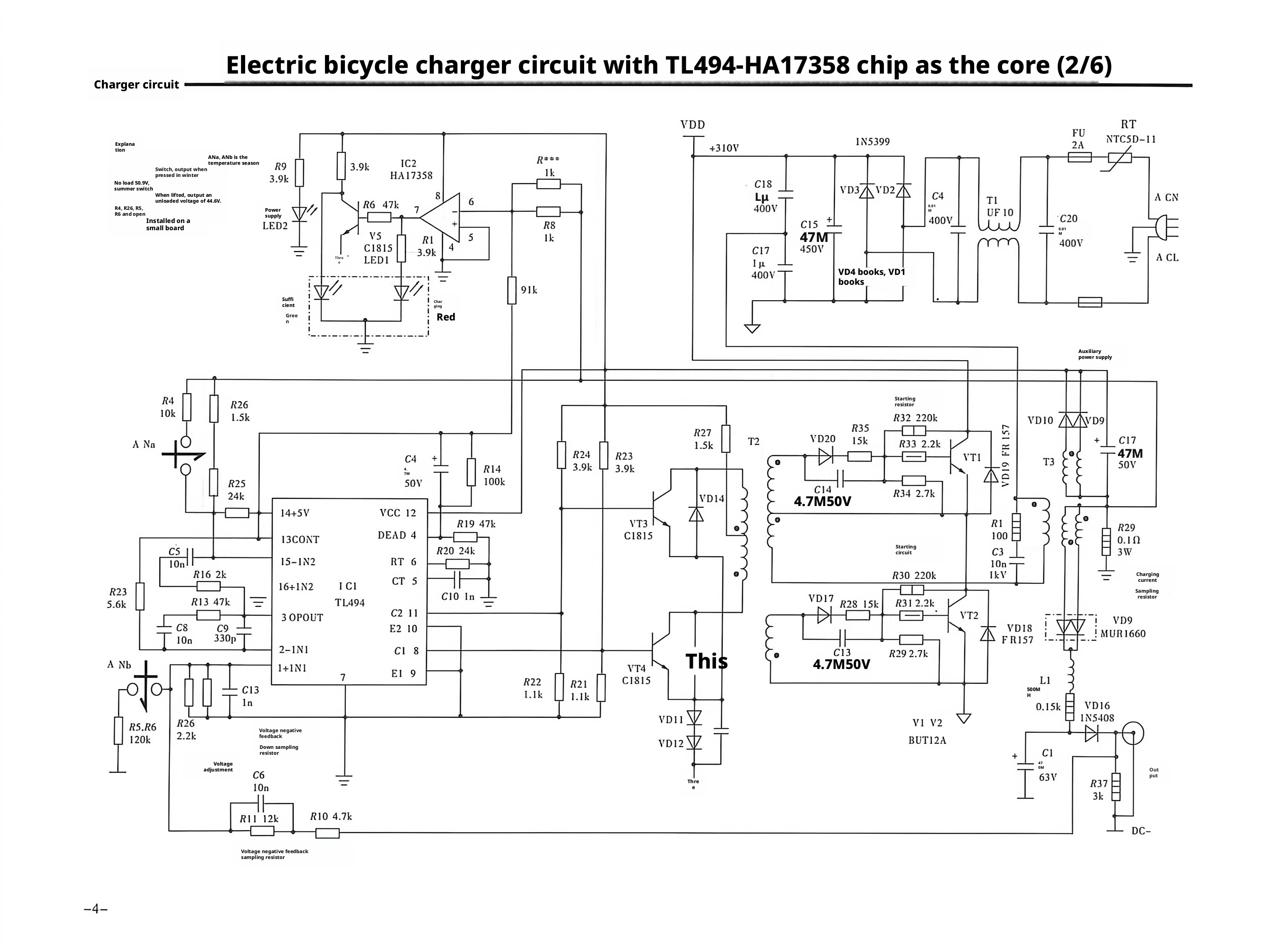

TL494芯片为核心的电动自行车充电器电路图3
⬇ 下载原图

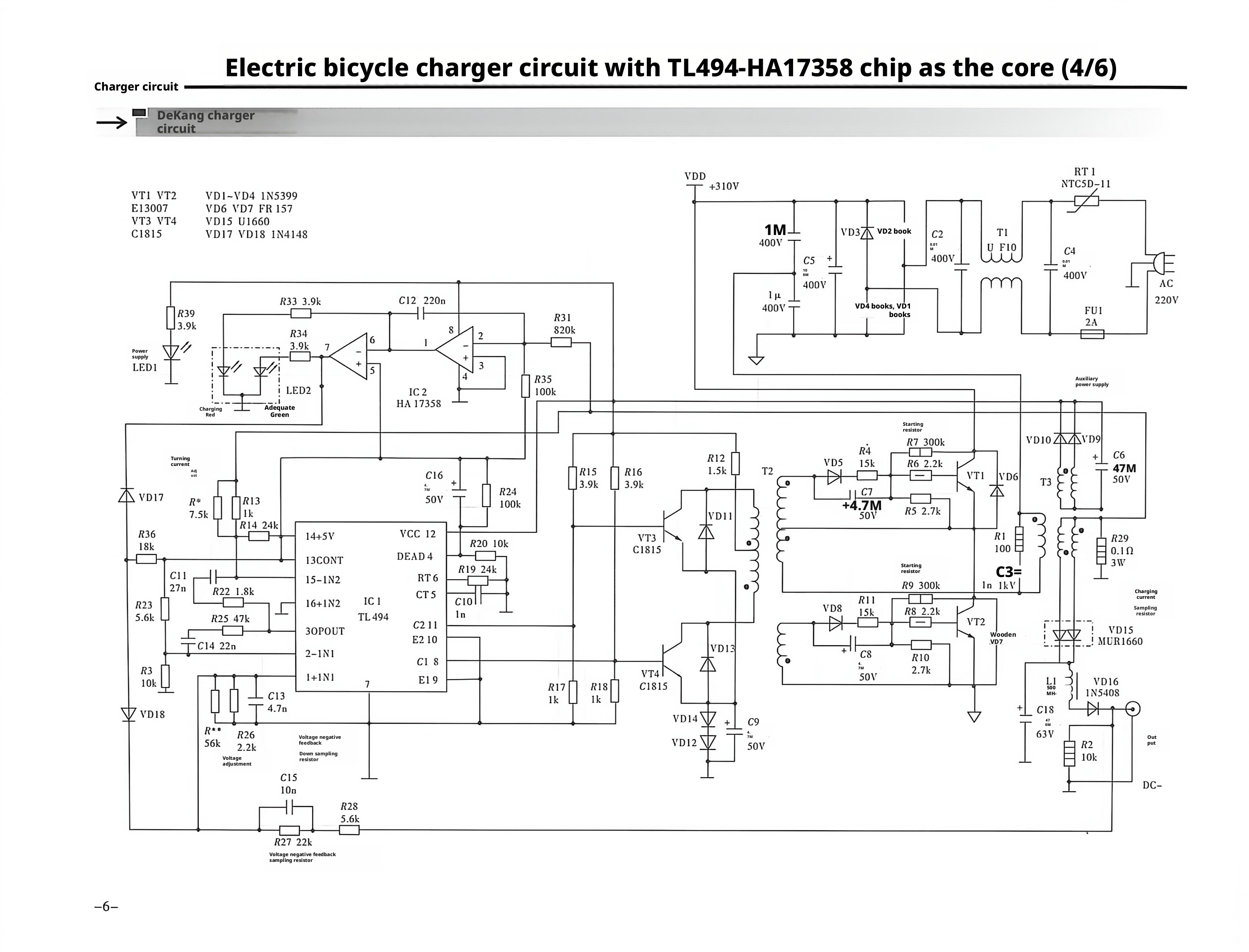

TL494芯片为核心的电动自行车充电器电路图4
⬇ 下载原图

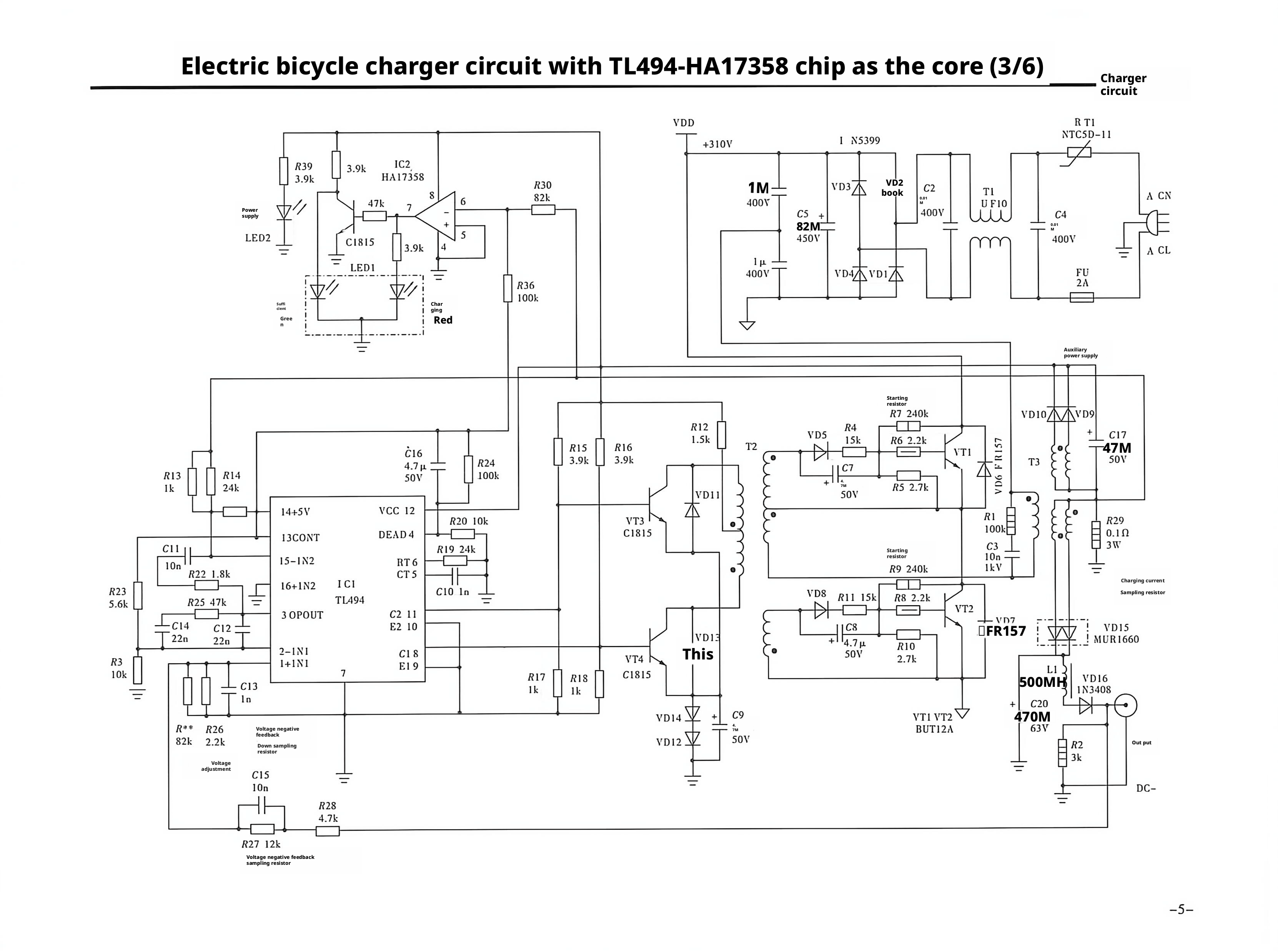

TL494芯片为核心的电动自行车充电器电路图5
⬇ 下载原图

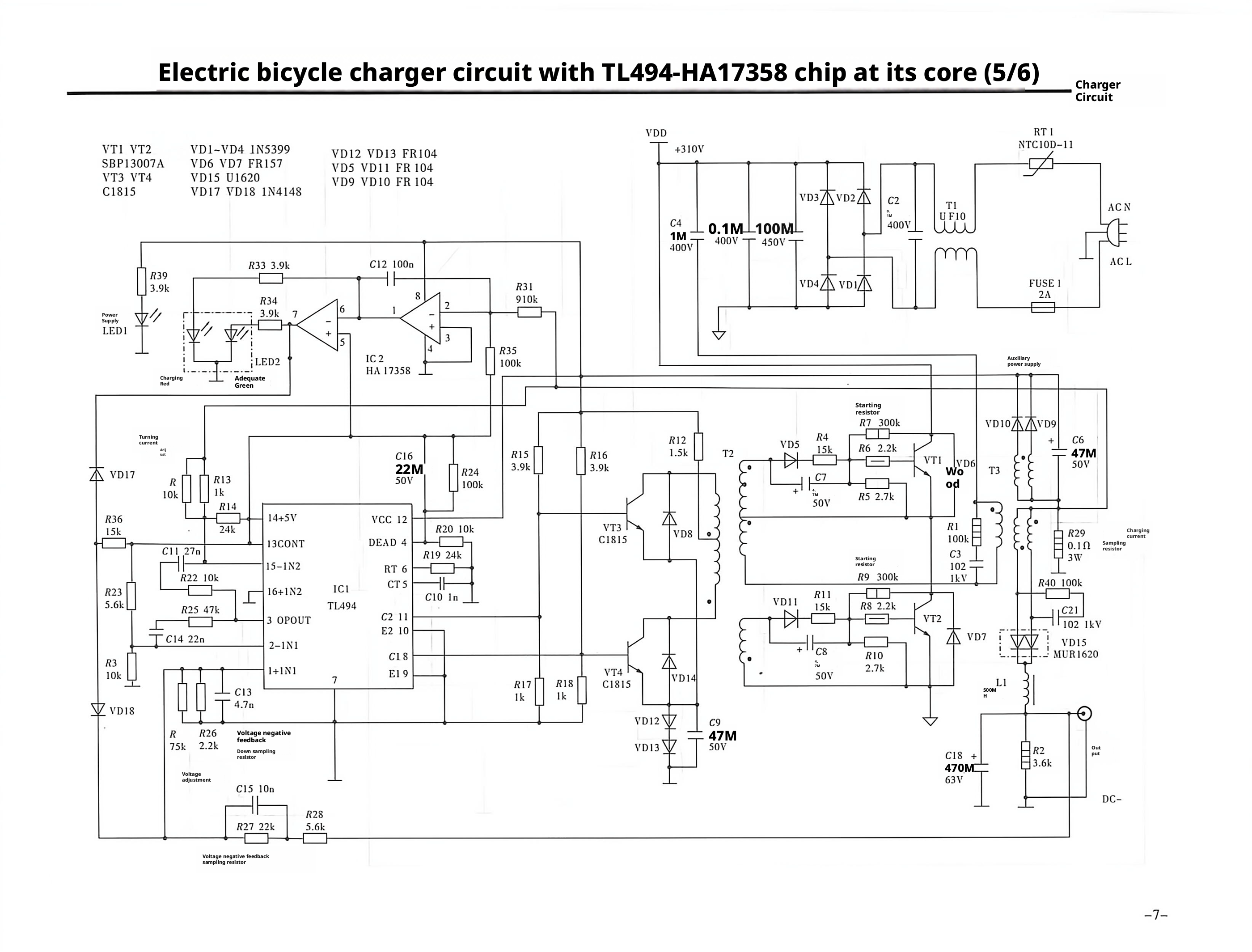

TL494芯片为核心的电动自行车充电器电路图6
⬇ 下载原图

需要更准确的翻译图纸？联系我们获取完整版
