常用维修工具
1. 电烙铁与烙铁架有哪几种规格？有何作用？
维修电动自行车常使用规格为50W和75W的两种电烙铁。50W电烙铁一般为内热式；
75W电烙铁一般为外热式。烙铁架的作用是放置电烙铁。50W电烙铁与烙铁架如图1所示。75W电烙铁如图2所示。

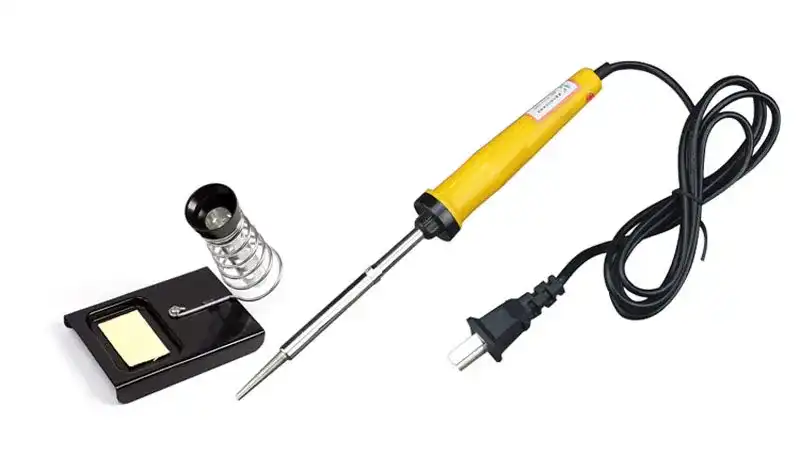

图1:50W电烙铁与烙铁架

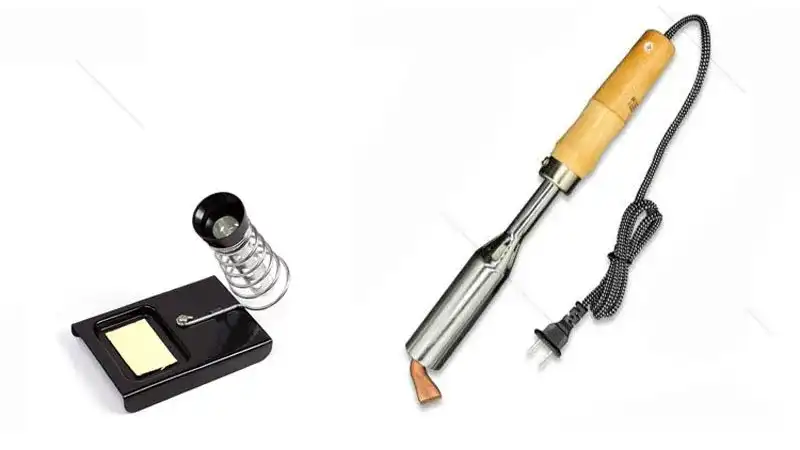

图2:75W 电烙铁
2. 何为焊锡丝？
焊锡丝用于电子元器件和导线的焊接，在电动自行车维修中，一般选用直径为0.8~1mm的焊锡丝。焊锡丝如图3所示。

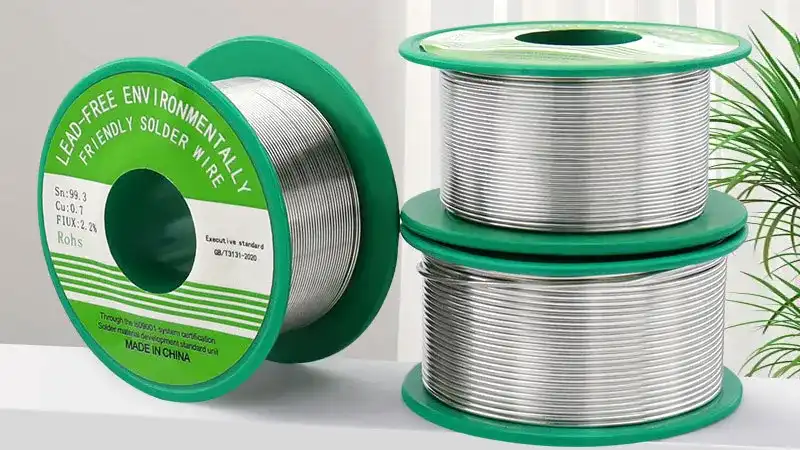

图3:焊锡丝
3. 何为松香与焊锡膏？

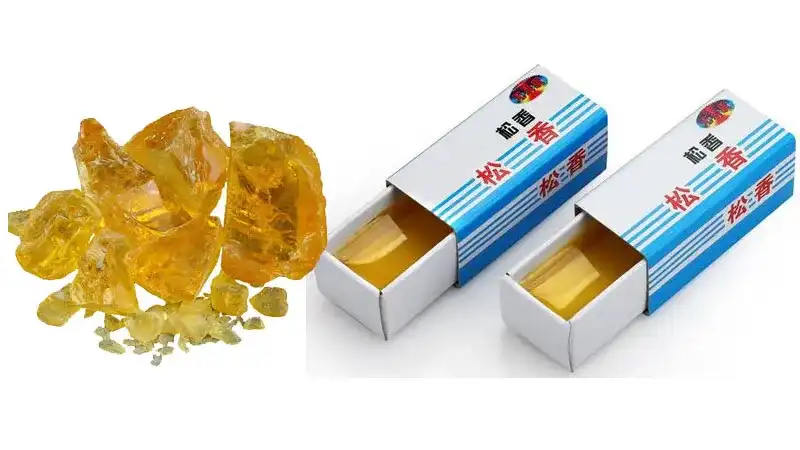

松香与焊锡膏都是助焊剂，它们的作用都是帮助焊接，两者各有优缺点，松香一般用于电路板及元器件焊接，焊锡膏一般用于接线柱及蓄电池焊接。松香如图4所示。焊锡膏如图5所示。
图4:松香

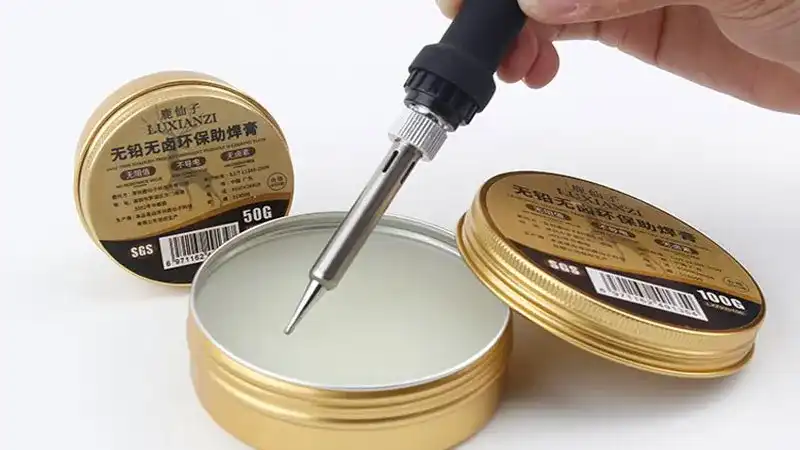

图5:焊锡膏
4. 何为吸锡器？

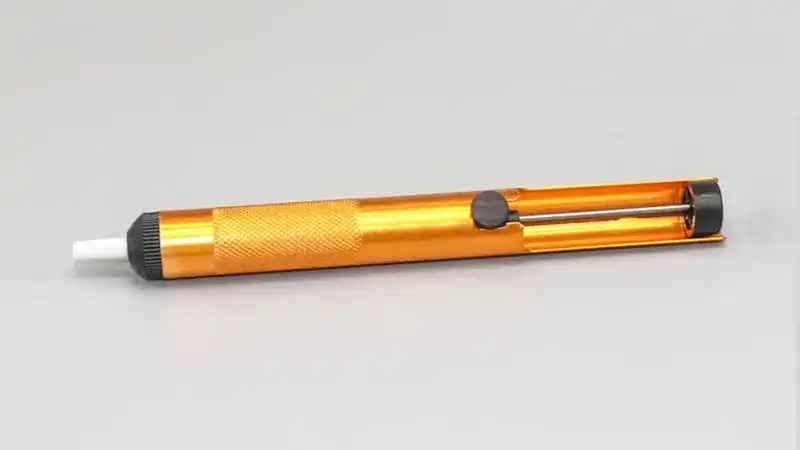

吸锡器用于吸去线路板上的焊锡，帮助去掉电子元器件，如图6所示。
图6:吸锡器
5. 何为螺钉旋具？
螺钉旋具俗称螺丝刀，改锥或起子，是旋松或拧紧螺钉的工具。在电动自行车维修中，常用的螺钉旋具有十字形、一字形、十字和一字两用形等，如图7所示。

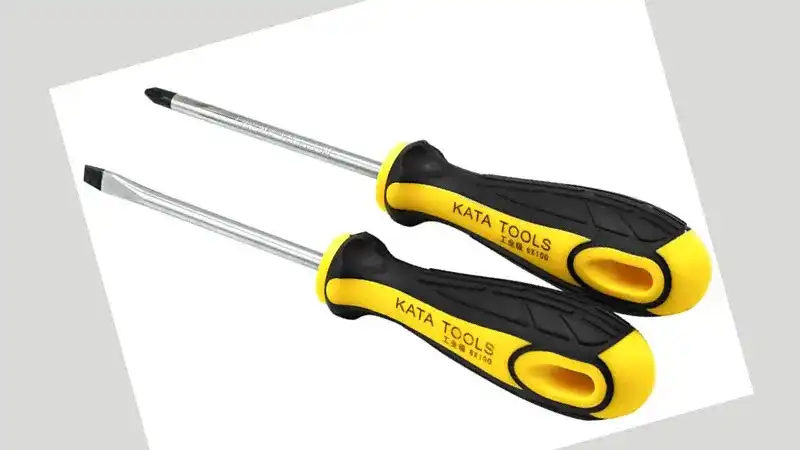

图7:螺钉旋具
6. 何为老虎钳、尖嘴钳？
老虎钳、尖嘴钳是常用的卡物工具。在电动自行车维修中，常用规格为8in的老虎钳和6in的尖嘴钳。老虎钳如图8所示。尖嘴钳如图9所示。

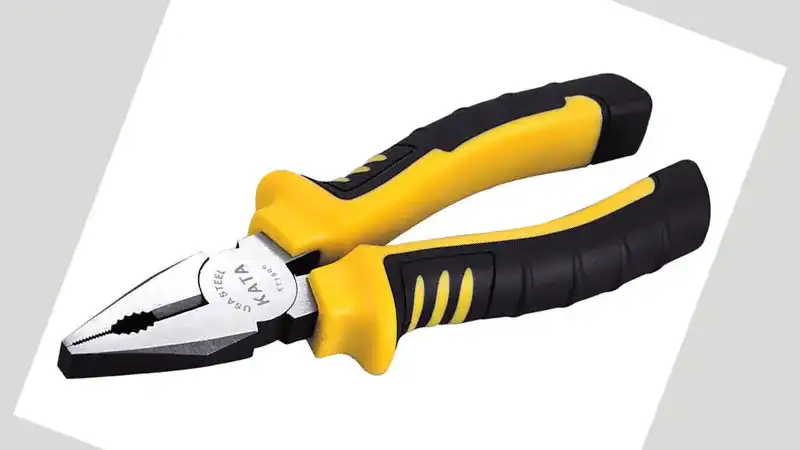

图8:老虎钳

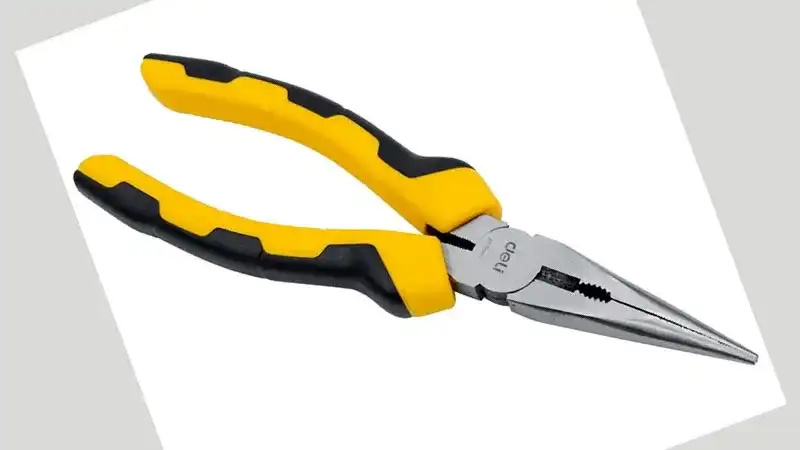

图9:尖嘴钳
7. 何为剥线钳？

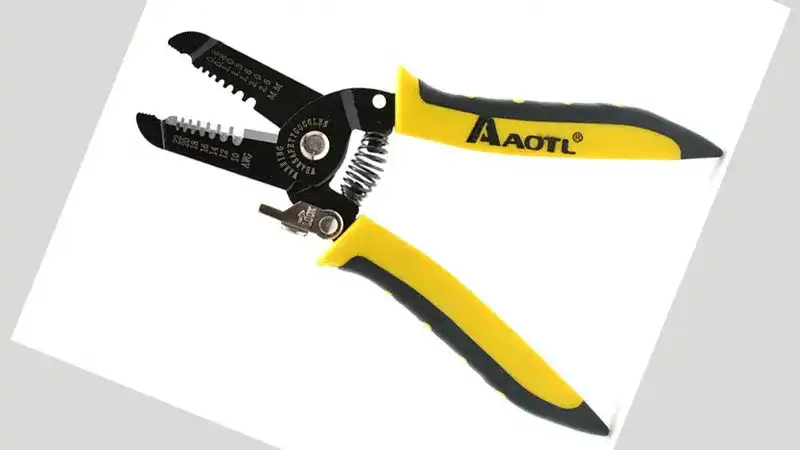

剥线钳用于剥开电线外皮，方便维修时导线的连接，其外形如图10所示。
图10:剥线钳
8. 何为斜口钳？
斜口钳用于剪断导线，使用时不可用斜口钳剪铁丝等过硬的物体，以免损坏钳口。斜口钳如图11所示。

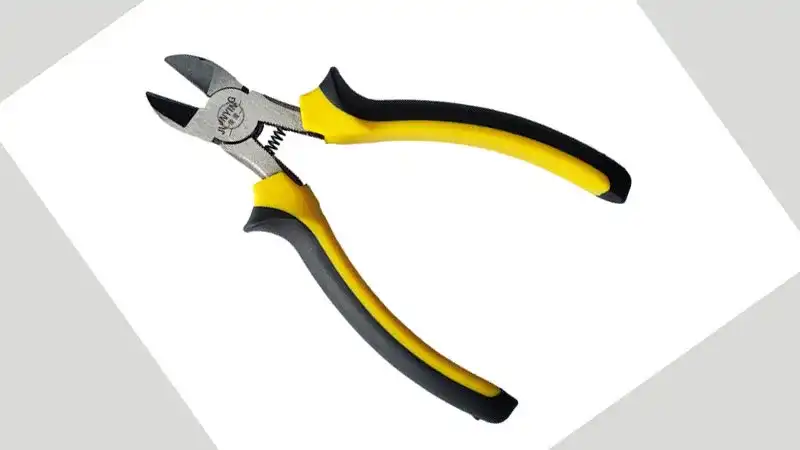

图11:斜口钳
9. 何为扳手？

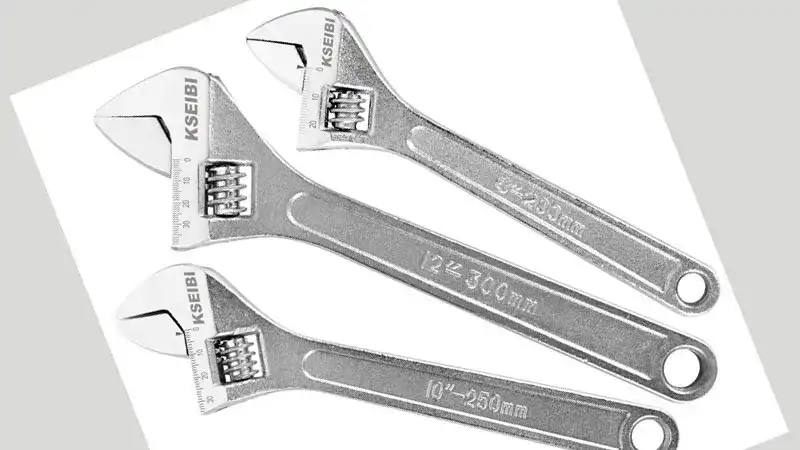

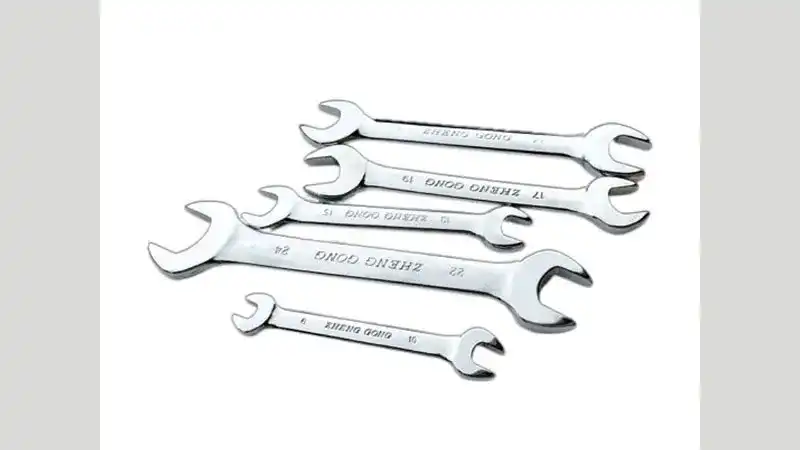

扳手是用于拆装带有棱角的螺母或螺栓的工具。在电动自行车维修中，需使用活动扳手，如图12所示。还需用6~8、10~12、14~17、16~18、17~19规格呆扳手或梅花扳手。呆扳手如图13所示。
图12:活动扳手
图13:呆扳手
10. 何为套筒扳手？
套筒扳手用于松开或紧固座位下及刹车的螺母，使用起来非常方便。在电动自行车维修中，常用规格有6、8、10和12等，如图14所示。

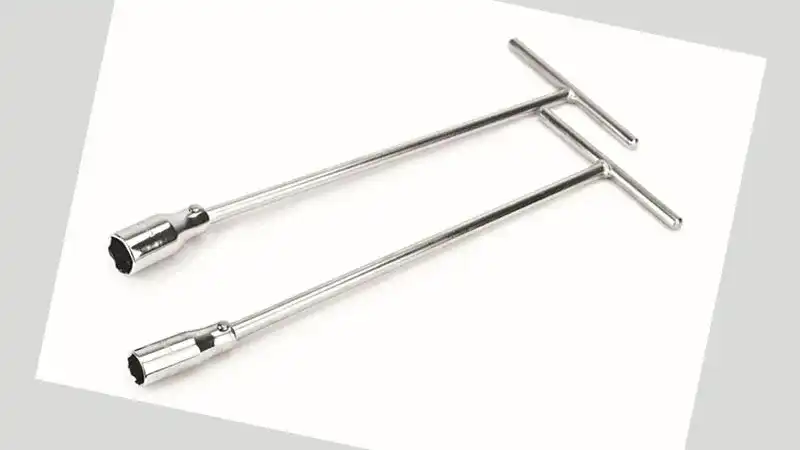

图14:套筒扳手
11. 锤子有哪几种？

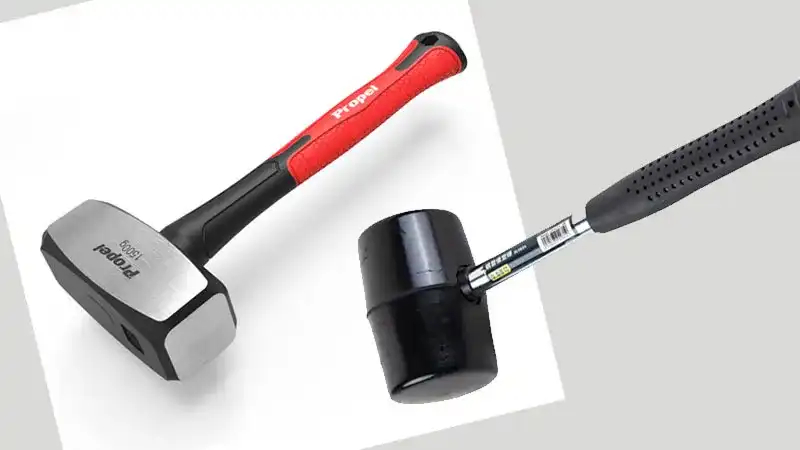

锤子有圆头和方头两种，在电动自行车维修中，应选用铁锤和橡胶锤。铁锤、橡胶锤如图15所示。
图15:铁锤，橡胶锤
12. 内六角扳手有哪几种规格？
内六角扳手用于转把、闸把和电动机等部位螺栓的松开和旋紧。在电动自行车维修中，转把常用规格为2.5mm的内六角扳手。为便于闸把和电动机的维修，应购买一套内六角扳手，如图16所示。

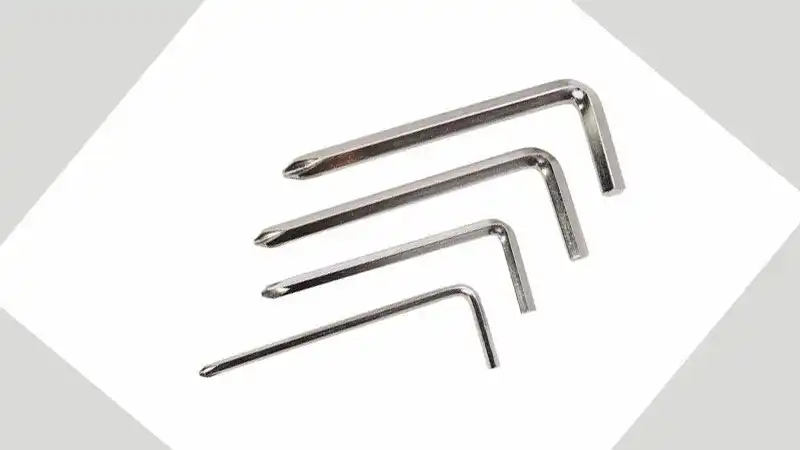

图16:内六角扳手
13. 手锯由哪几部分构成？
手锯是手工锯割的主要工具，可用于锯割零件的多余部分，锯断机械强度较大的金属板、金属棍或塑料板等。手锯由锯条、锯弓和手柄组成，如图17所示。

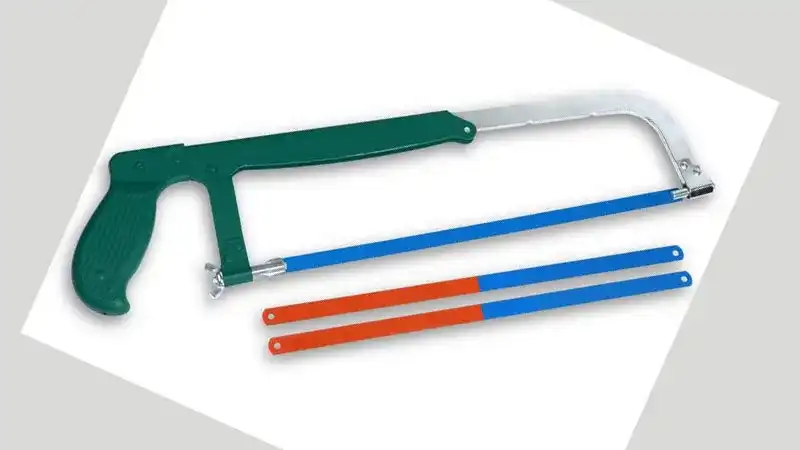

图17:手锯
14. 锉刀有何作用？
锉刀是用来锉削金属板、金属棍或螺母等的一种工具。在电动自行车维修中，常用扁锉锉平工件表面或对铬铁头进行打头去污处理。锉刀如图18所示。

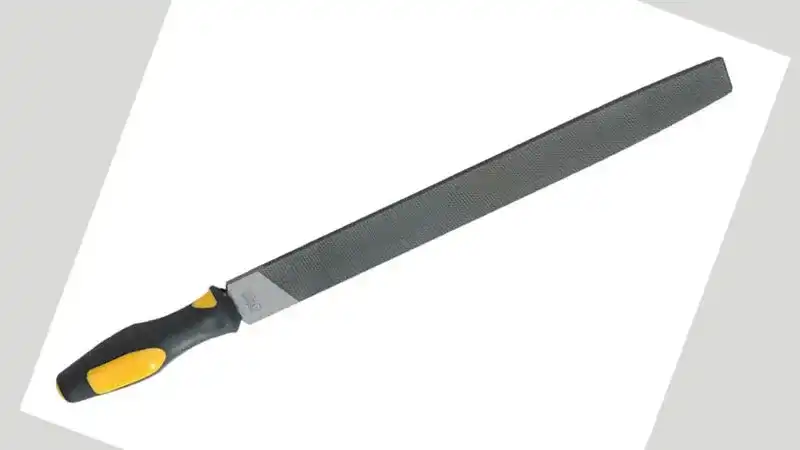

图18:锉刀
15. 手电钻有何作用？
手电钻用于钻孔，是维修电动自行车不可缺少的工具。电动自行车维修应选用能正、反转的手电钻。手电钻如图19所示。

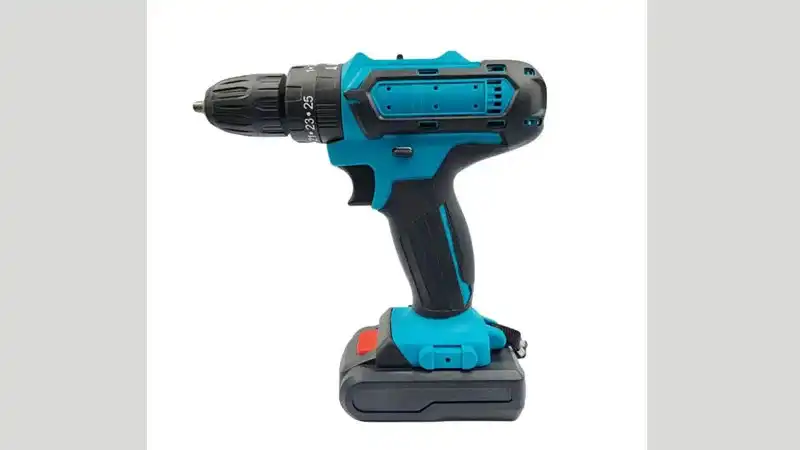

图19:手电钻
16. 热熔胶枪及塑料棒有何作用？
热熔胶枪用于熔化塑料棒、焊接插件，及对塑件进行打胶处理。热熔胶枪如图20所示。

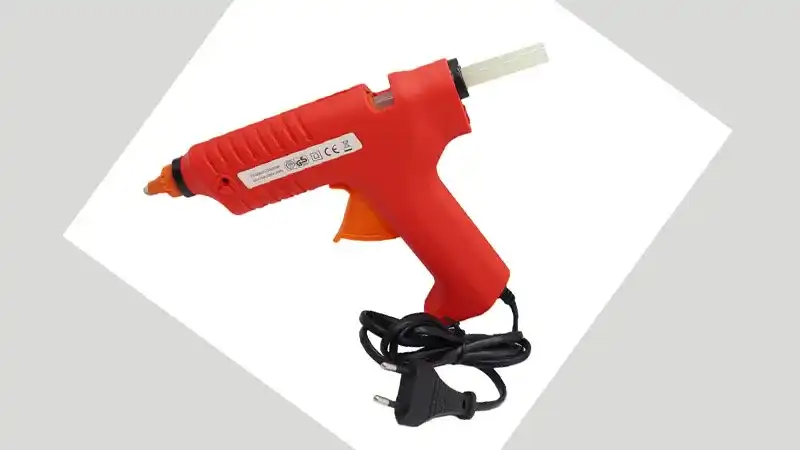

图20:热熔胶枪
17.塑料焊枪有何作用？
塑料焊枪用于焊接塑料。在电动自行车维修中，它常用于对电动自行车塑件进行焊接，或拆卸充电器、控制器的电子元件及集成电路。常用塑料焊枪的规格为700W。塑料焊枪如图21所示。

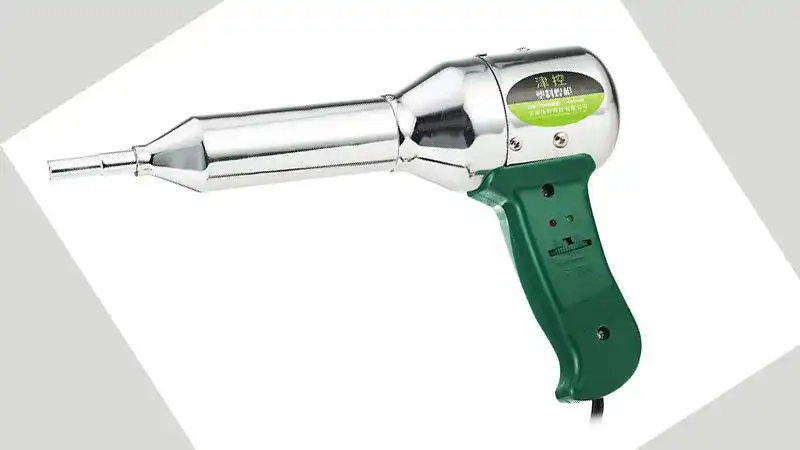

图21:塑料焊枪
18. 顶拔器有何作用？

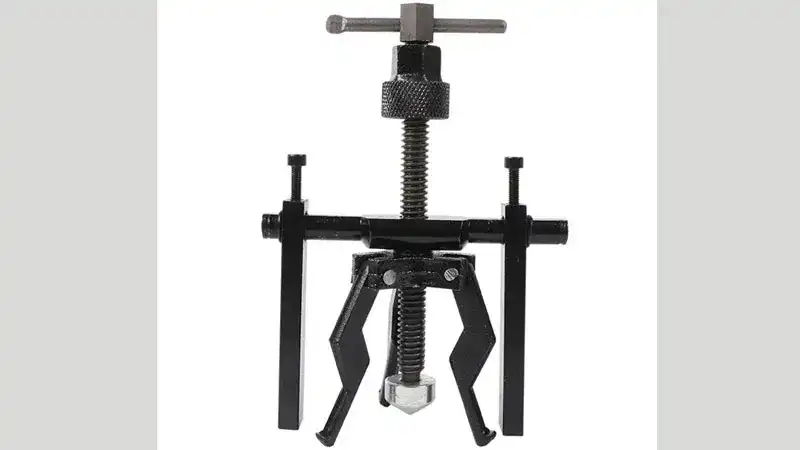

顶拔器用于拆卸电动机端盖及轴承。在电动自行车/三轮车维修中，常用顶拔器的规格为120mm。顶拔器如图22所示。
图22:顶拔器
19. 何为打气筒？
打气筒用于对电动自行车轮胎进行补气，有条件的可购买气泵。打气筒如图23所示。

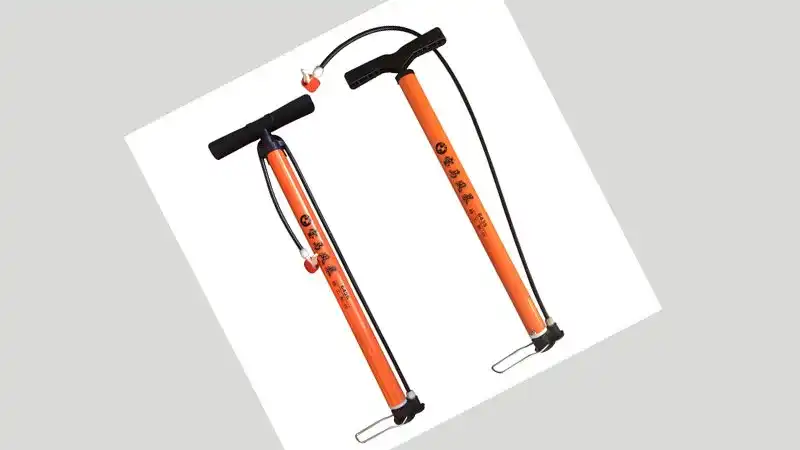

图23:打气筒
20. 何为尼龙扎带？
尼龙扎带用于对线束进行绑扎。在电动自行车维修中，常用尼龙扎带规格为3mm×200mm。尼龙扎带如图24所示。

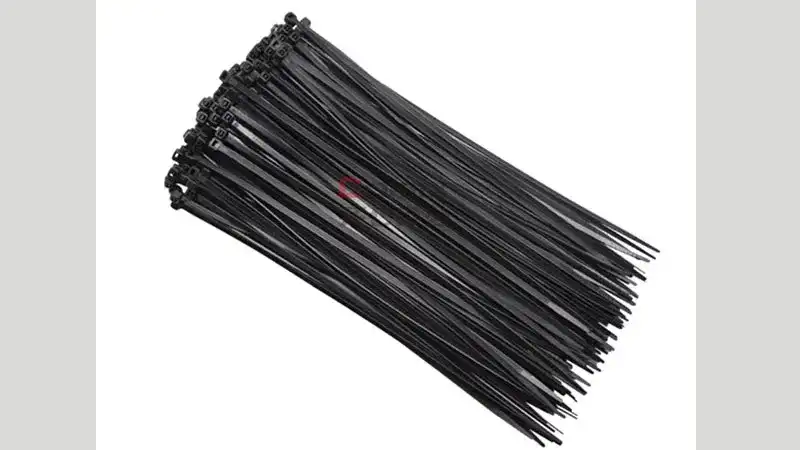

图24:尼龙扎带
21. 何为 302 胶？
302胶，即302改性丙烯酸酯胶粘剂，又名AB胶，主要用于塑件的粘接，电动机磁钢
及霍尔元件的粘接。302胶如图25所示。

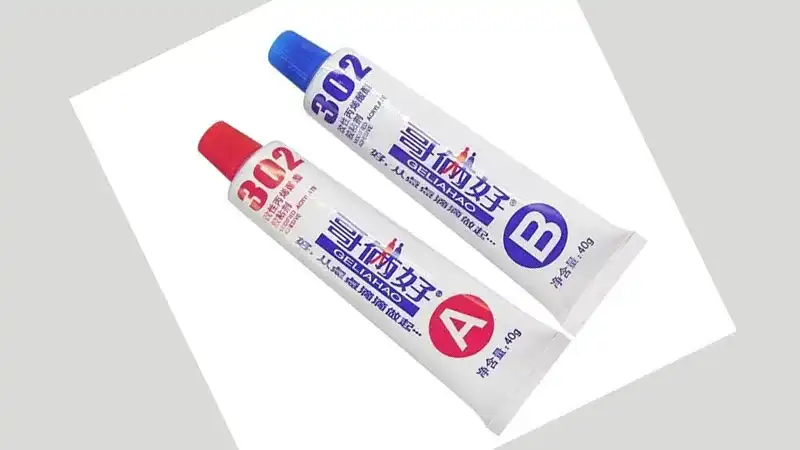

图25:302胶
22.何为冷补胶片、胶水和锉具？

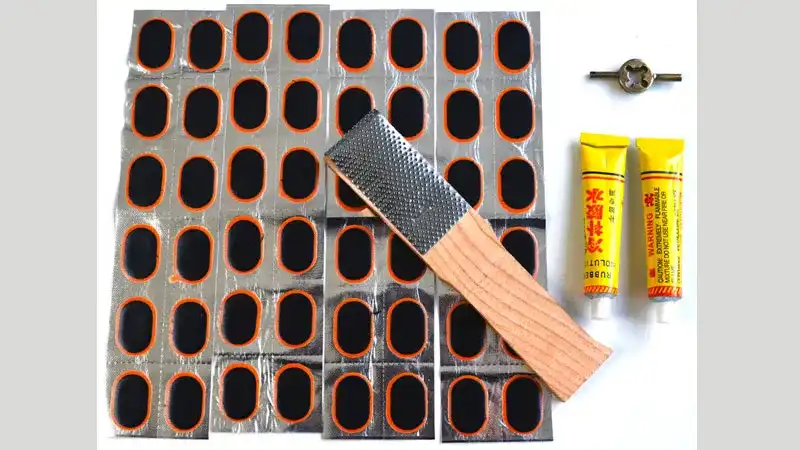

冷补胶片可自然硫化、耐高温、不脱胶，适用于各种小型内胎的修补。胶水涂在内胎上，用于粘接冷补胶片和内胎。锉具用于锉毛内胎。冷补胶片、胶水和锉具如图26所示。
图26:冷补胶片、胶水和锉具
23. 何为扒胎工具？
扒胎工具的作用是扒下或安装内外轮胎，有大号、小号两种。扒胎工具如图27所示。

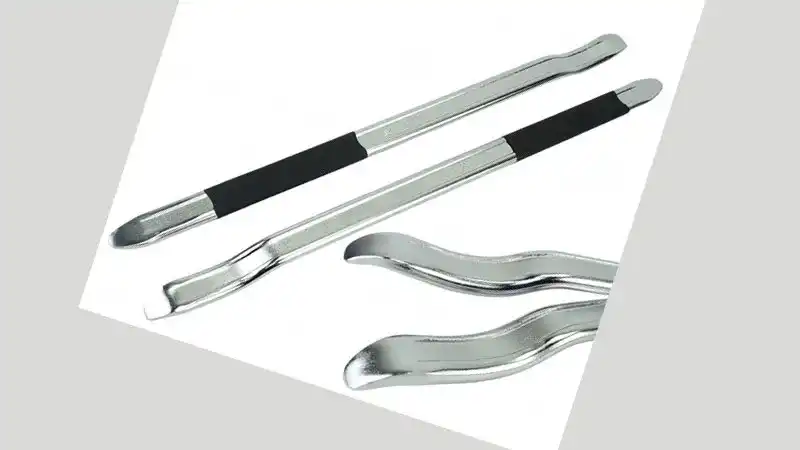

图27:扒胎工具
24. 何为电动自行车支架？
电动自行车支架用于拆卸简易款电动自行车的电动机。维修人员在它的帮助下可一人拆卸电动机，非常方便。维修人员可自己动手焊接一个电动自行车支架。电动自行车支架如图28所示。

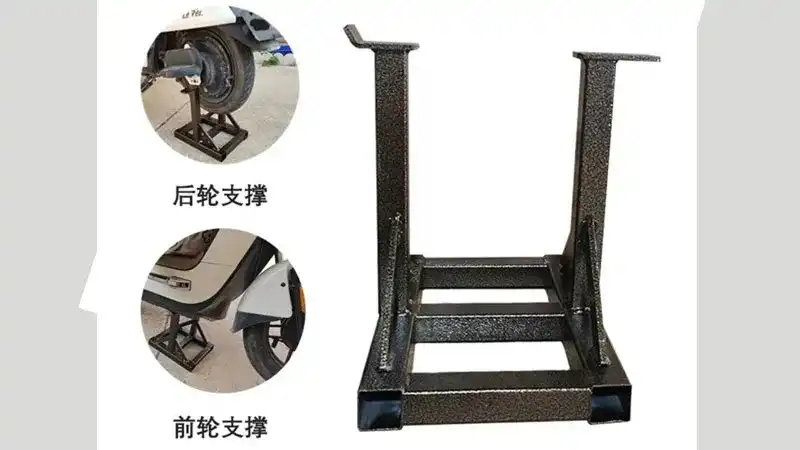

图28:电动自行车支架
25. 何为冲击螺钉旋具？
冲击螺钉旋具的作用是拆卸和安装电动机外壳螺栓。使用时可用铁锤击打手柄，使螺栓松动。冲击螺钉旋具如图29所示。

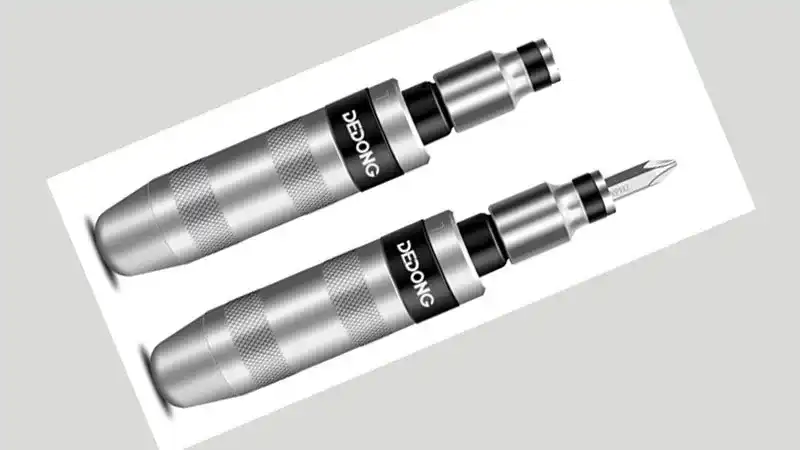

图29:冲击螺钉旋具
常用维修仪器
26. 何为数字式万用表？
在维修中，一般使用数字式万用表，因为它具有准确度高、误差小、读数直观等优点，
使用非常方便。数字式万用表可用于测量电压、电流、电阻和电容，还具有测量温度、频率等功能。数字式万用表由于有蜂鸣器档，因而测量电路的通断比较方便。

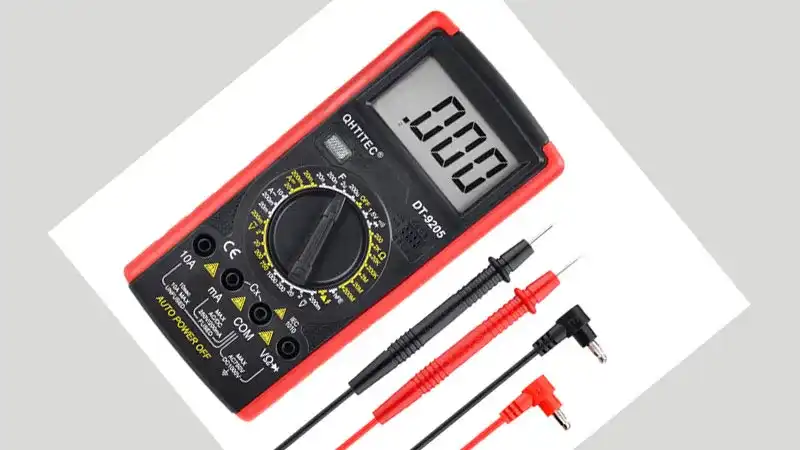

本章以DT9205型数字万用表为例讲解数字万用表的使用方法。DT9205型数字万用表是一种性能稳定、功能齐全的手持式数字万用表。DT9205型数字万用表如图30所示。
图30:DT9205型数字万用表
注意：使用前应认真阅读使用说明书，熟悉电源开关、量程开关、插孔、特殊插口的作用，将电源开关置于ON位置。
27. 如何用数字式万用表测量直流电压？
将黑表笔插入COM插孔，红表笔插入VΩ插孔。测直流电压时，将功能开关置于DCV量程范围，并将测试表笔连接到被测负载或信号源上，在显示电压读数时，同时会指示出红表笔所接电源的极性，如红表笔接的为负极，则显示“-××”。
注意：如果不知被测电压范围，则首先将功能开关置于最大量程，视情况降至合适量程。如果显示“1”，则表示超过量程，功能开关应置于更高量程。
直流电压测量如图31所示。

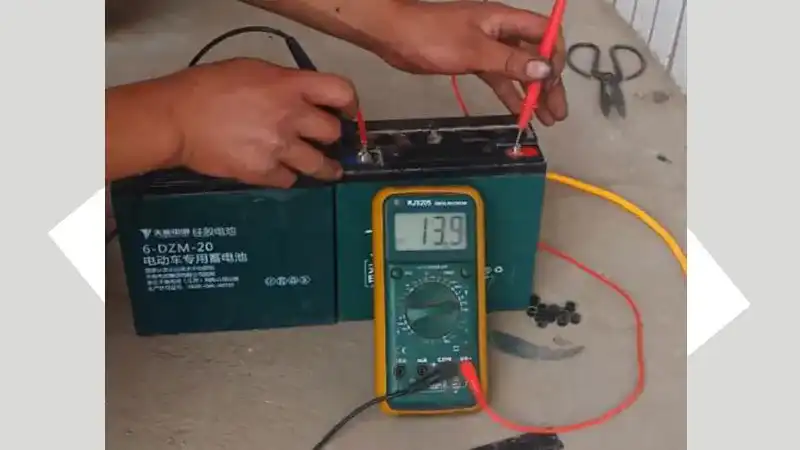

图31:直流电压测量
28. 如何用数字式万用表测量交流电压？

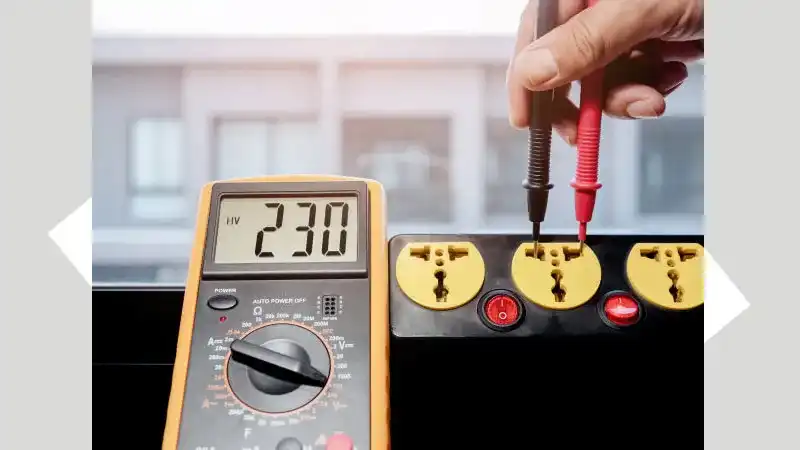

测交流电压时，表笔插孔与测量直流电压相同，但应将档位旋钮置于ACV量程范围。
测量方法与测量直流电压相同，但交流电压测量时无极性区别。
交流电压测量如图32所示。
图32:交流电压测量
29. 如何用数字式万用表测量电阻？
将黑表笔插入COM插孔，红表笔插入VΩ插孔（注意红表笔极性为“+”)。将功能开关拨至Ω档的合适量程上，将测试笔跨接在被测电阻上。当输入开路时，会显示过量程状态“1”。如果被测电阻阻值超过所用量程，则万用表会指示出过量程“1”，须用高档量程。
注意：当被测电阻阻值在1MΩ以上时，该表需数秒后方能稳定读数，对于高阻值电阻测量，这是正常的。
检测在线电阻时，须确认被测电路电源已关掉，同时已放完电，方能进行测量。测量电阻时，红、黑表笔无正负极之分，但是不能带电测量电阻，否则会损坏内部电路。电阻的测量如图33所示。

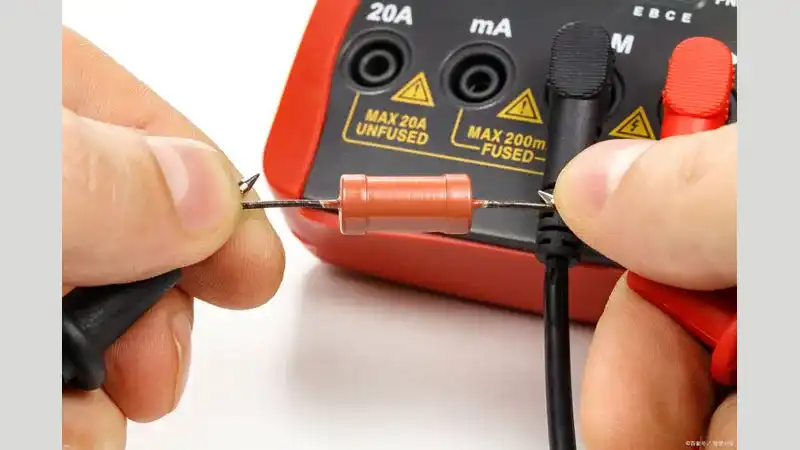

图33:电阻测量
30.如何用数字式万用表测量二极管、晶体管？

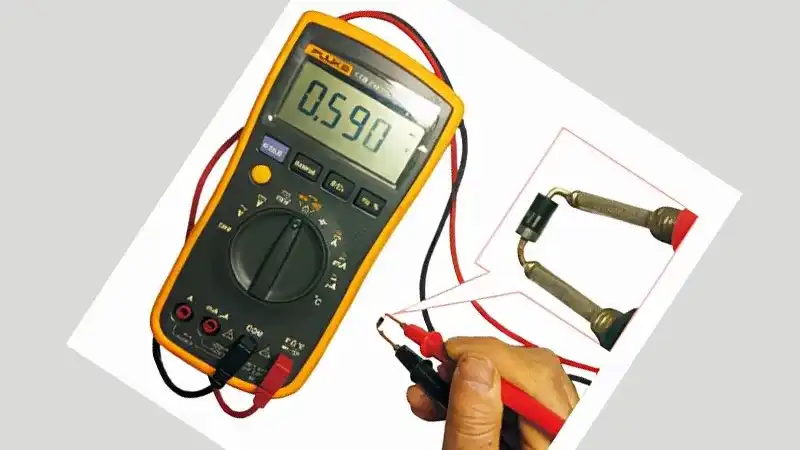

测量二极管时，把转换开关拨到二极管图形符号（）所指示的档位上。红表笔接正极，黑表笔接负极。对硅二极管来说，应有500~800mV的数字显示。
注意：若把红表笔接负极，黑表笔接正极，则表的读数应为“1”。若正反测量都不符合要求，则说明二极管已损坏。
晶体管（三极管）的测量可参照二极管的测量方法进行。二极管测量如图34所示。
图34:二极管测量
31. 如何用数字式万用表测量电流？

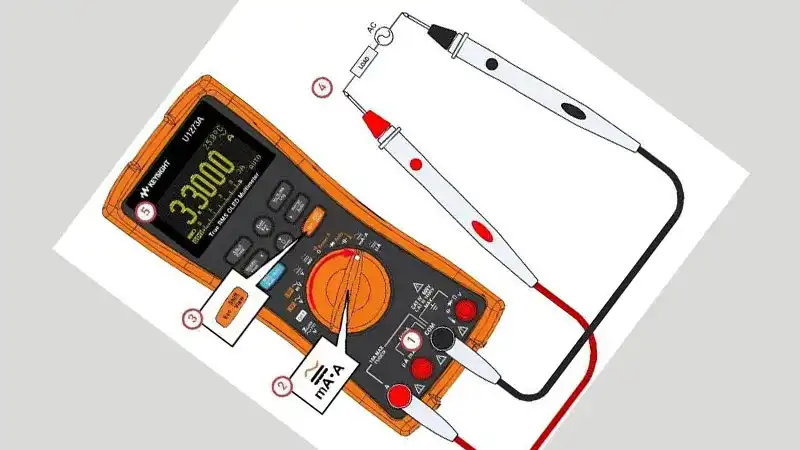

将黑表笔插入“COM”插孔，当被测电流范围在200mA以下时，红表笔插入“mA”插孔；在测量200mA~20A电流时，红表笔插入“20A”插孔。
将旋转功能开关置于DCA或ACA电流档，估计被测电流的最大值，选择适当的量程档，而后将表笔串入被测电路中进行测量。测量直流电时，数字万用表能自动显示极性。
注意：若20A档测量时显示“1”，说明输入值已超出测量范围，应立即中断测量。
电流测量如图35所示。
图35:电流测量
32. 如何用数字式万用表测量导线通断？
将功能开关转到蜂鸣器档位上，将红黑表笔放在要检查的导线两端，如万用表发出蜂鸣声表示导线通路，否则为断路。导线通断测量如图36所示。

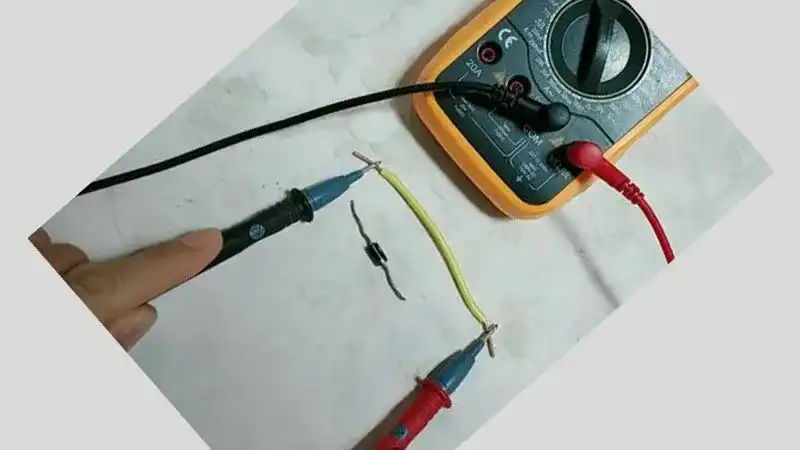

图36:导线通断测量
33.如何用数字式万用表测量电容？
1）将功能开关转至F（电容）档（2nF档会有几十个字的读数，属正常现象，不影响测量)。
2）选择合适量程，将被测电容两端子连到电容输入插孔（不用试棒），注意极性，待显示值稳定后读取数据。
3）如输入后表显示“1”，则说明已超量程，应换用更高档位进行测量。
4）测量电解电容时，容量不得大于容量档的最高档200μF，测量前先对被测电容进行放电，否则会损坏万用表或使测量不准确。
